海尔液晶彩电无伴音故障检修
故障现象：一台海尔LE42C31型液晶彩电，收看中突然无声，但图像一直正常。

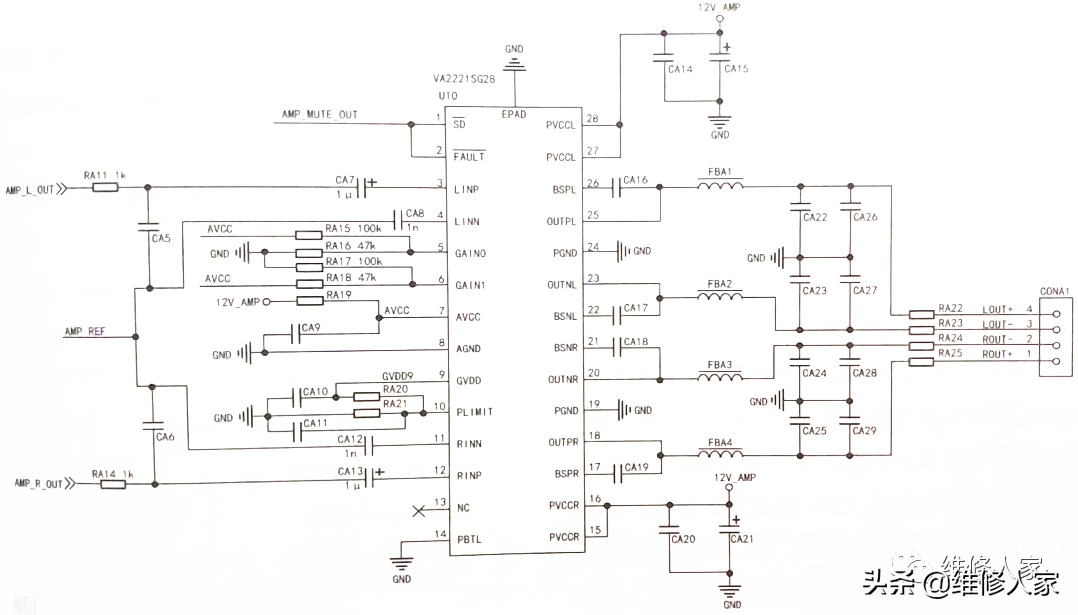

分析检修：本机主板型号是CV920L-T42，搭载安卓系统。外接AV信号或HDMI信号，图像均正常，但无伴音；贴近扬声器听，也无噪声，说明伴音功放电路没有工作。本机采用HSSOP-28脚封装方式的D类功放VA2221TSG28(U10)，如下图所示。
上电，测得插座CONA1中4个输出端对地电压都为0.05V，说明功放内部全桥输出电路没有工作；①、②脚电压均为3.3V，说明功放输出无短路现象；音频L声道正反向输入U10③、④脚的电压分别为0.05V和0V，R声道音频正反向输入U10 11、12脚的电压分别为0V和0.2V，明显不对；正常时这4脚电压均为2.6V。U10 28脚为功放12V供电输入端，⑦脚是模拟电源输入端，外接贴片电阻RA19(10Ω)和贴片电容CA9，如下图所示。
测得⑦脚电压为0.05V，明显异常。断电，测得RA19阻值已增至180多欧姆；⑦脚对地阻值仅0.72Ω，怀疑U10⑦脚内部或外接电容CA9短路，导致RA19过流后阻值增大。拆下CA9后再测，⑦脚对地阻值升至3.5kΩ；更换RA19后试机,声音恢复正常,故障排除。此时，测得⑦脚电压为12.21V，CONA1的4个引脚对地电压均为6.15V。
提示：U10①脚是静音控制端；②脚是保护状态输出端。在本机中，①、②脚连接在一起。如果功放输出出现过流现象，则②脚变为低电平，①脚也变为低电平，关断功放输出，从而达到保护的目的。
