海尔BCD-225MJV三门冰箱电路原理及检修

一、海尔BCD-225MJV三门冰箱电路原理图

BCD-225MJV三门冰箱，整机电路由市电输入滤波、直流+12V和+5V电源供电、市电过零检测、时钟振荡、自动复位、CPU电路、五路温度传感器等组成。

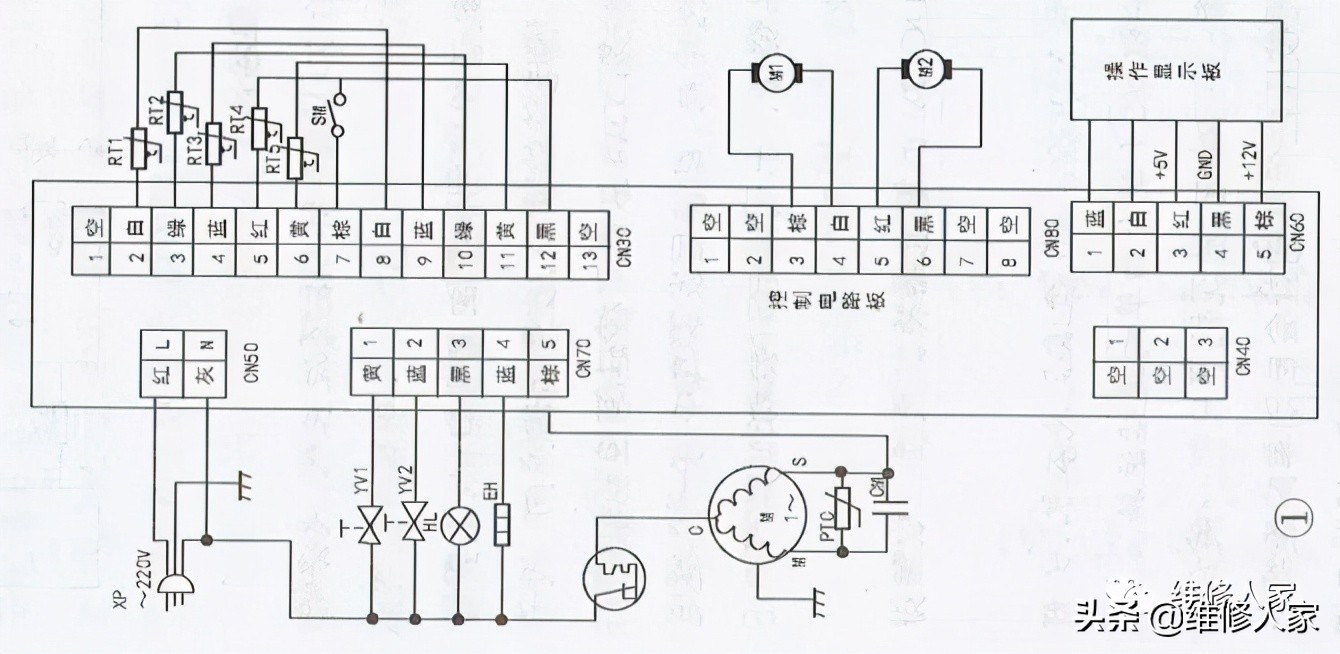

1、信号检测及执行电路如图1所示：

2、电源电路如图2所示：

3、CPU主控制电路如图3所示：

二、常见故障维修实例

例1：接通电源，保险FU1烧断。

故障分析：该电冰箱交流电源电路设有FU1（T3.15A）、FU2（T1A）两只延迟熔 断保险，其中FU1用于压敏电阻VR1（防雷及错 相保护）、制冷剂换向电磁阀YV1和YV2、冷藏室照明灯HL、化籍加热器EH及压缩机启动、运行 电路的过流保护；FU2则用于市电电源滤波、整流、稳压等电路的过流保护。因此,应重点检査交流主负载电路。

故障原因及检修：

（1）发现VR1击穿损坏时，可用阻值在470kΩ〜820kΩ、击穿电压在270V~320V间的压敏电阻更换。

（2）电机M绕组击穿或对外壳短路漏电，此时通电FU1则会烧断，因为在常温下接通电源，压缩机会工作。

（3）YV1、YV2、HL、EH 是在CPU发出工作 指令时相应继电器吸合后才会得电工作，如果这几个负载击穿漏电，冰箱工作过程中FU1会烧断。

（4）市电输入线L或N与地（外壳）相碰或漏电，导致烧FU1。

例2：保险FU2熔断，而FU1正常。

故障分析：FU1正常，说明市电已引入,FU2 熔断应是电源电路中某元件异常造成的。

故障原因有:

（1）市电滤波高频电容C01、C02 漏电，或滤波电感L01 绕组间漏电或导线与铁芯（接地端）漏电导致。

（2）整流管D910、D911或低频滤波电容CE9击穿漏电。

（3）开关电源芯片IC901 （TNY266PN ）内部大功率场效应开关管击穿漏电时，⑤脚对②、③、⑦、⑧脚电阻阻值接近0Ω，电源开关管击穿通常是反峰压泄放保护二极管CD901开路或失效引起的。

（4）滤波电容CE1~CE3击穿损坏。

例3：整机不工作，无+12V电源电压。

故障分析:经查FULFU2完好，无+12V电压输出多为开路故障。

故障原因及检修：

（1）如L01的③、④脚无交流220V电压，则为L01绕组断线，负温度系数防 电源冲击保护热敏电阻NTC901开路，电源插头或接插件CN50接触不良，电源引线断脱。

（2）如IC901的⑤脚无+300V左右直流电压，则为整流管D90KD911开路,T901的③、④绕组开路。

（3）若无+12V电压，而上述检査均正常，则为IC901损坏,T901的①、②脚间绕组开路，D901 开路或滤波电感L901烧断开路。

例4：整机不工作，但+12V、+5V供电正常。

故障分析：此现象说明电源电路工作正常， CPU系统有故障。

故障原因及检修:

（1）CPU（IC101/9C6C）的⑤、①脚间无+5V电压,CPU的⑤、①脚开焊或断裂。

（2）时钟电路停振，正常时CPU的②、③脚直流电压在2V~3V之间，若某脚或两脚间电压为5V或0V时,说明时钟电路未振荡，多为8MHz晶体XT1破碎或脱焊。

（3）用导线将CPU的④、①脚（地）短接，若电冰箱恢复正常工作，说明复位电路工作异常，多为IC103（KIA70A2P）损坏,R401、R608 开焊或C402 击穿。

（4）CPU芯片损坏。
