西安阎良区海尔柜机空调显示E8故障代码修复实例分享

刚吃过中午饭，一辆小车到店门前戛然而止，下来两个人说空调坏了，海尔柜机，去年买的，问啥毛病，答曰开不了机，我说你的空调还在保，找售后去吧，他说不想找售后，你去看看吧，不会让你白跑腿，于是收拾东西就去了，

到达现场一看，是一个村医院，崭新的海尔空调遥控开机显示正常，导风板却纹丝不动，屏显26度，看来系统没大碍，应该是某一块板子有问题了，正在考虑怎么下手，屏显故障代码E8，遂手机百度了下，E8是内机板和显示板通讯故障，看来故障难缠，因为不管哪块板子有问题都不好查，再说也不好区分哪块板子有问题，要是修不好板子又不好找，一旦有修过的痕迹，售后就不再保修，三十六计走为上，撤，于是向用户说明，空调内机板坏了，很麻烦，还是叫售后吧。。。

于是乎，我收拾东西准备走人，用户说，等下打完电话再走吧，便开始打电话，先打县城售后，@#￥……&*&，然后就是在xx买的，自己找人装的，售后就说，不是我们自己装的，我们不保修，然后用户就又是@#%&&&&&&说一通，挂了电话，又打市区售后电话，又是@#^%%55%55*&,售后说，那不是我们的片儿，你还是打本地售后吧，。。气的用户嗷嗷叫着要投诉，，我在一边听了一肚子气说，好好地一个空调，就是没找售后的人过来装，至于这样踢皮球吗？这个空调我修了，我就不信修不好，。。

拆下内机碍事的东西，拔掉除了电源和面板之外的所有连接线，还是显示E8，说明确实是这两块板子的其中一块有问题了，既然拔了线还显示故障代码，说明可以把板子带回去修，只要单板不再显示E8，就行了，至于显示别的什么代码就不用管他，什么风机啊，传感器啊，都有可能显示故障代码的，如果显示别的代码，基本说明已经好了。

思路定了，向用户说明，拆板回去修，同意后拆板走人，闲暇时间开始研究板子，不急着动手，先测下连接线四根线，一根空，一根接地，一根12伏，最后一根0.2伏，既然报主板和显示板通讯故障，看来0.2伏的那个应该是通讯了，但是0.2伏的通讯电压确实有点低，但是这个电压到底是主板产生的还是显示板产生的呢？唉，头大了，开始怪一时的任性给自己找了不必要的麻烦，静静心开始寻找突破口，首先要理一理整机的工作顺序---遥控开机--显示屏正常显示--主板打开导风板--主板打开风机--主板输出外机通讯信号--外机检测正常打开风机及一系列外机所控制负载。根据工作顺序得出结论，既然导风板都没有打开，说明主板没有接收到显示板送过来的通讯信号，也就是说这个信号是由显示板送来的，室内主板只有接收到显示板送来的通讯信号后，才正常工作，打开内机所控制的一切负载，看来有必要先检查显示板，显示正常，触摸正常，芯片工作条件不用查了，肯定没事，直接将矛头对准通讯电路。

顺着排插通讯电路倒着跑线，找到芯片的通讯输出脚，测电压为3伏左右，且有波动，说明芯片应该没事，向后检查通讯电路的三极管电阻都正常，难道是主板有问题了？随即断开排插通讯线，测显示板排插通讯输出脚电压上升到2伏且大幅度波动，说明自己判断正确，通讯电压就是显示板产生的，也说明显示板正常，内机主板有问题

主板背面密密麻麻的都是贴片元件，没有线路图，看的我头晕脑胀，静下心后先测量通讯端子排插没有短路，仔细顺着电路检测线路上的电容和电阻，发现一个贴片电容阻值为30欧左右，拆下测量发现没有击穿，测主板上电容两侧还是短路状态，向后检查发现通讯线路上还有个二极管位号是D10，测量也是击穿状态，拆下测量确定已经击穿短路，但是一直没有找到二极管的正极接的哪里，零件太密集了，不好找，不管他了，再测电容两端阻值恢复正常，随即在液晶板子上拆下个4148装上后不再短路，恢复通讯排插，开机通讯电压还是2伏左右大幅度摆动，显示屏显示故障代码E1，说明此板有可能已经修复，第二天去装机，开机一切正常。

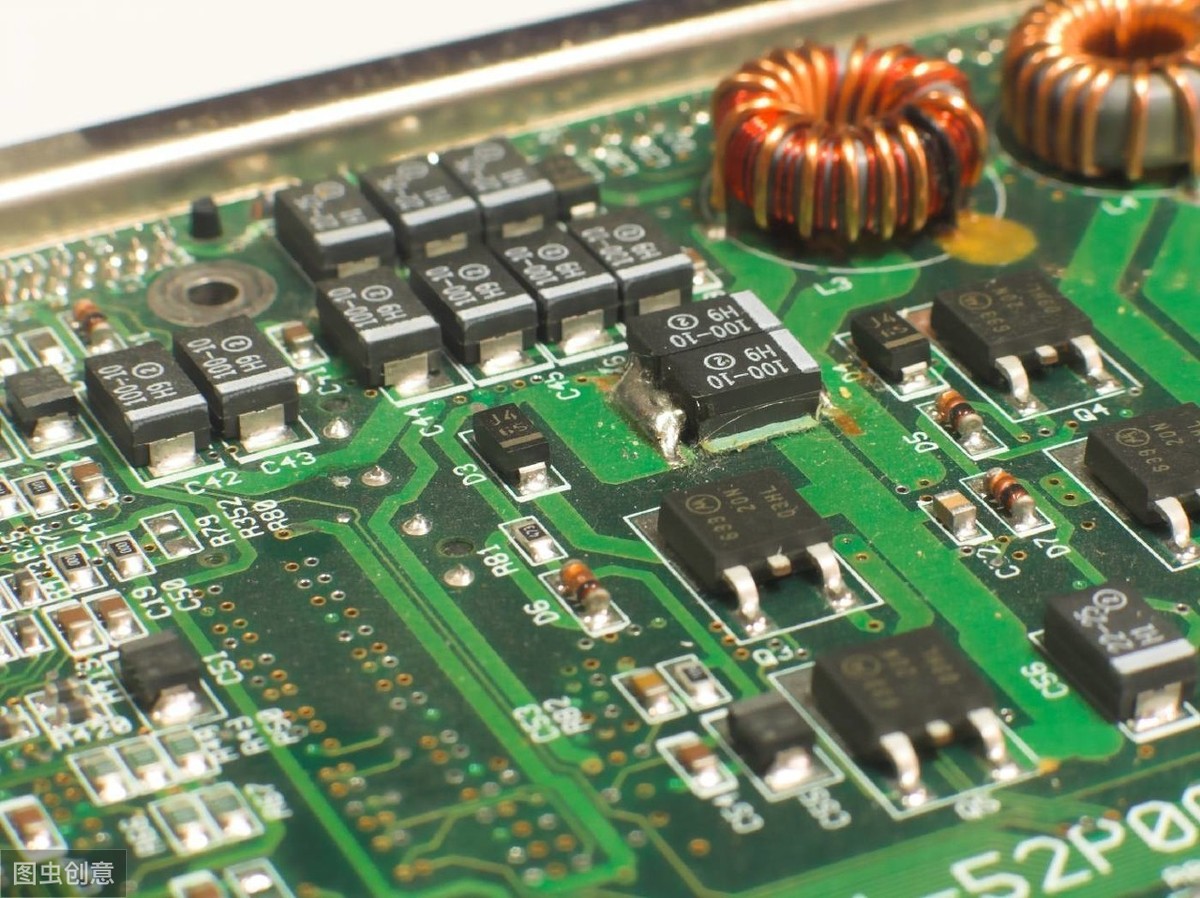

有图有真相，就是这个二极管。
