西安莲湖区海尔空调电路中变压器、滤波电容及整流桥检测维修方法

2022-07-18 12:16:2314次浏览

一、变压器检测维修方法

空调电源电路中常用的变压器为开关变压器,对于开关变压器,一般釆用开路检测。下面将实测液晶显示器电路中的变压器,具体步骤如下。

1、将电路板的电源断开,接着对电源变压器进行观察,看待测变压器是否损坏,有无烧焦、虚焊等情况。如果有,则变压器损坏。

空调电路中变压器、滤波电容及整流桥检测维修方法

2、如果待测电源变压器外观没有问题,接着将待测电源变压器从电路板上卸下,如果变压器是直接焊接在电路板上,则拆下变压器后,要清洁变压器的引脚,去除引脚下的污物,确保测量时的准确性。

3、接着将数字万用表的功能旋钮旋至欧姆挡的RX200挡,将万用表的红、黑表笔分别搭在电源变压器的初级绕组中的引脚上,如下图所示。此时,测得当前变压器的阻值为0.5Ω。如果初级绕组的阻值为一定值,则可以判断此变压器的初级绕组正常。如果测量的值为0或无穷大,则说明此绕组短路或断路。

空调电路中变压器、滤波电容及整流桥检测维修方法

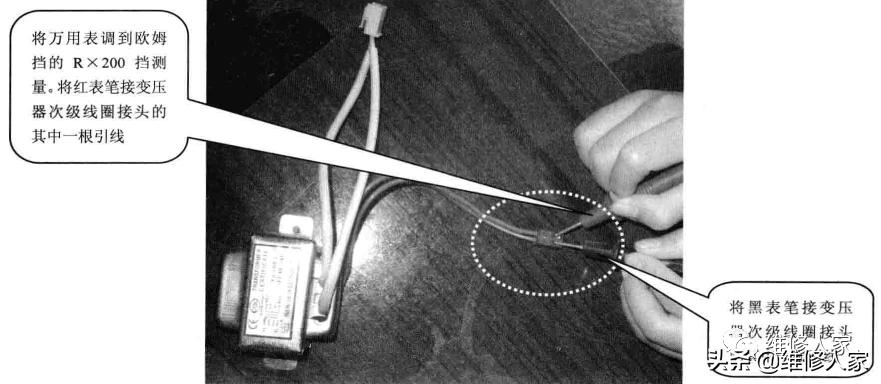

4、用同样的方法测量次级绕组,如下图所示,测量的值为1Ω。由于次级绕组的阻值为一定值,因此可以判断此变压器的次级绕组正常。

空调电路中变压器、滤波电容及整流桥检测维修方法

5、测量完初级绕组和次级绕组后,接下来将万用表调到欧姆挡的RX10k挡,并进行调零校正,然后分别测量初级绕组和次级绕组与铁心间的绝缘电阻,正常情况测量的阻值均为无穷大。

二、310V滤波电容检测维修方法

在电源电路中的全波整流电路之后都会连接一个310V滤波电容,此滤波电容发生故障的概率比较高,下面通过万用表的电压挡在路测量滤波电容的工作电压,看电容器的工作电压是否正常,以此来判断电容器是否正常。

空调电路中变压器、滤波电容及整流桥检测维修方法

1、观察电源电路中的滤波电容,看待测电容器是否损坏,有无烧焦、针脚断裂或虚焊等情况。如果有,则电容器损坏。

2、如果待测电容器外观没有问题,接下来先清洁电容器的引脚。清洁完后,准备测量薄膜电容器。根据待测薄膜电容器在电路中的工作电压进行调挡。

3、再将电源板接上电源,然后在通电状态下,用万用表的两支表笔分别接电解电容器的两个引脚(需要在电路板背面测量),如上图所示,此时可测得待测直流电压值为308V。

4、由于检测到该薄膜电容的电压为308V(与310V非常接近),因此判断此电容正常。如果检测时所测得的电压值很小或趋近于0V,则可以判断该滤波电容已被击穿。

提示:供电电路中的300V电容在开机后,会充电,即使断开电源,其内部也保存有一定的电能。在维修时,需要先对其进行放电,然后再进行测量。否则会损坏万用表,或造成被电击。放电的方法是使用电阻连接到电容的两个引脚进行放电。

三、桥式整流堆检测维修方法

桥式整流堆的作用是将220V电压整流出+310V的直流电压,当它岀现故障时直流电压输入就会出现不正常。此时需要对桥式整流堆进行检测。

1、桥式整流堆电压的检测

桥式整流堆共有4个引脚,在通电的情况下,首先对直流电压的两个引脚进行检测,将万用表调至“直流”挡,红色表笔接正极,黑色表笔接负极,测出的直流电压约为310V, 具体操作如下图所示。

空调电路中变压器、滤波电容及整流桥检测维修方法

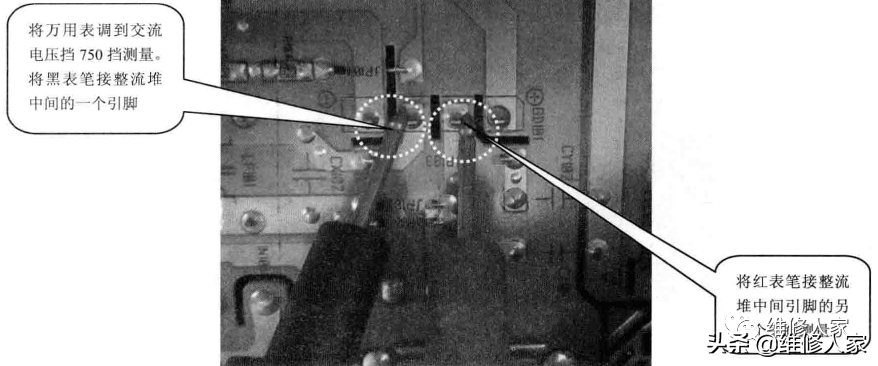

将万用表调至“交流”挡,检测桥式整流堆中间两个引脚的电压,正确的测量数值应该为220V,检测方法如图所示。

空调电路中变压器、滤波电容及整流桥检测维修方法

如果测得的桥式整流堆的电压均正常,说明桥式整流堆正常;如果测得桥式整流堆的电压有一处不正常,则需要检测桥式整流堆是否损坏,或者检测熔断器和滤波电容是否正常。

2、桥式整流堆电阻的检测

对桥式整流堆电阻的检测可以在电路板上直接检测,也可以将桥式整流堆直接取下来进行检测。

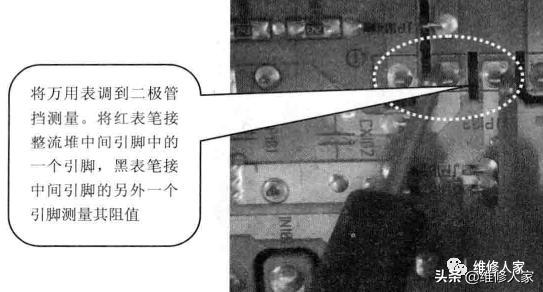

先在电路板上检测,将万用表的红、黑表笔任意搭在桥式整流堆中间的两个引脚上,此时的阻值是无穷大。然后将红表笔和黑表笔对调,再分别搭在桥式整流堆中间的两个引脚上, 对调后检测的阻值也为无穷大。操作方法如图所示。

空调电路中变压器、滤波电容及整流桥检测维修方法

下面再检测桥式整流堆的直流输出端,将黑表笔连接桥式整流堆正的直流输出端,红表笔接桥式整流堆负的直流输出端,万用表显示的反向阻抗为无穷大。

再将红、黑表笔对调一下,分别搭在桥式整流堆两侧的引脚上,此时万用表显示的阻抗为150kQ左右。该阻抗是桥式整流堆直流输出端的正向阻抗,即测得该阻抗时万用表的黑表 笔应该接在桥式整流堆直流输出端的负端上,红表笔接在正端上。

有时候为了保证测量结果的可靠性,需要将桥式整流堆从电路板上取下来进行测量, 测量时将黑表笔接在负端,红表笔接在正端,这时万用表显示的正向阻抗为150kΩ左右。将红、黑表笔对调一下,再对桥式整流堆的直流输出端进行检测,测得反向阻抗为无穷大,如果测得任意两个引脚之间的阻抗非常小,就表明该桥式整流堆以及被击穿损坏,需要将其更换。
