西安碑林区海尔液晶电视L40F6暗灰屏有伴音的维修实例

2022-07-18 17:53:4811次浏览

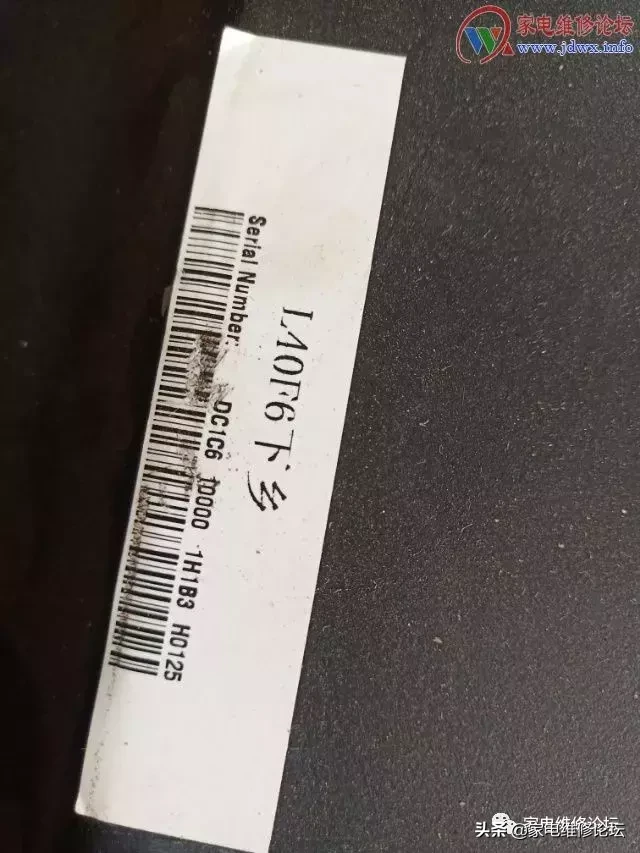

海尔液晶电视L40F6下乡。

海尔液晶电视L40F6暗灰屏有伴音的维修随笔


刚刚看的电视剧是七仙女下凡,哈哈哈。

故障,暗灰屏,光栅很暗的那种,屏好像是灰的,太暗了,看不清,伴音正常,此故障一般在屏电路。

检修,先测量屏供电电压12V,只有1V。

海尔液晶电视L40F6暗灰屏有伴音的维修随笔

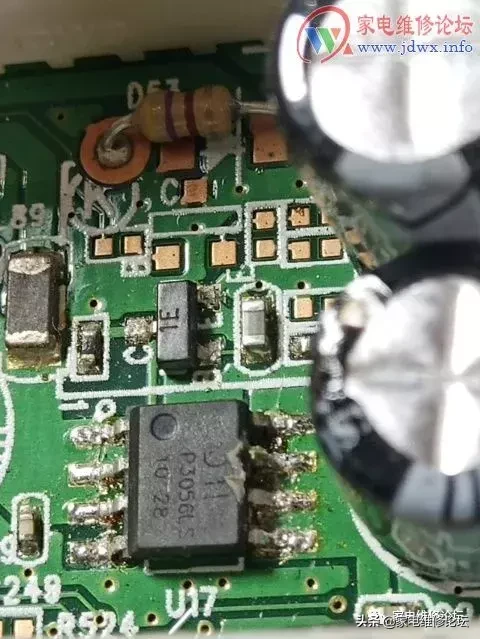

屏供电芯片是4495,在旧板上焊下芯片P3056lS八脚芯片。

海尔液晶电视L40F6暗灰屏有伴音的维修随笔


网上查的资料说这个是三脚莫斯管,靠,同名不同姓而已!不管了先换上再说,还是无输出,测量3脚电压有10V,而且开关机时此脚电压变化不明显,短接4459芯片的输入和输出有700MA的电流,而且图像出现,3脚控制的一个三极管型号是丝印1E。

海尔液晶电视L40F6暗灰屏有伴音的维修随笔


用旧板上的丝印1A代换后,开机画面正常了,测量5678脚有12V输出了。

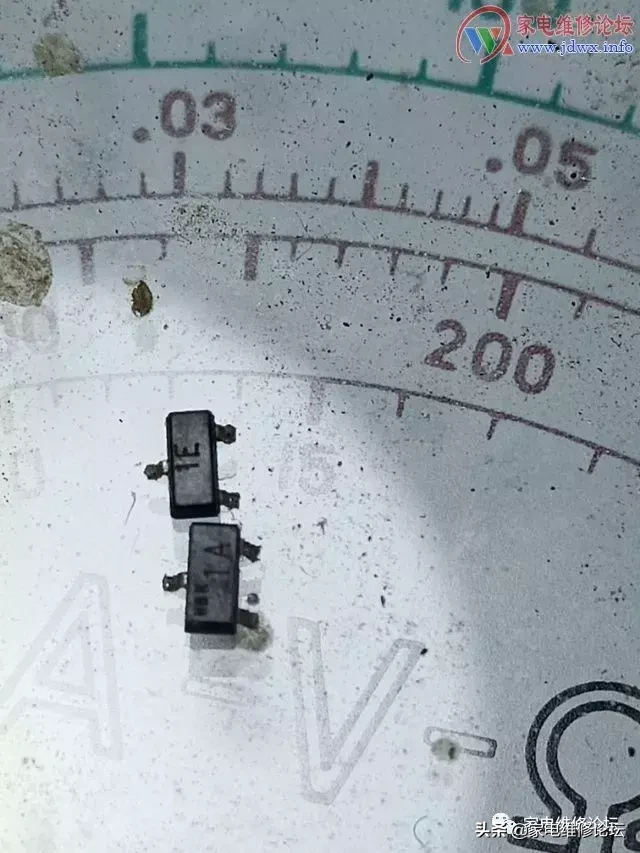

丝印1e三极管在冷态下测量阻值大。

海尔液晶电视L40F6暗灰屏有伴音的维修随笔

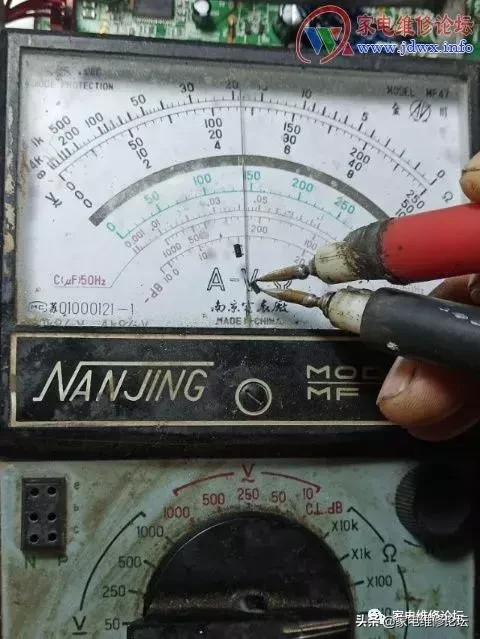

而正常的丝印1A不管怎么测量阻值为15-20欧之间,说明此机故障元凶就是这个小小的丝印三极管1E了。

海尔液晶电视L40F6暗灰屏有伴音的维修随笔


海尔液晶电视L40F6暗灰屏有伴音的维修随笔


海尔液晶电视L40F6暗灰屏有伴音的维修随笔
